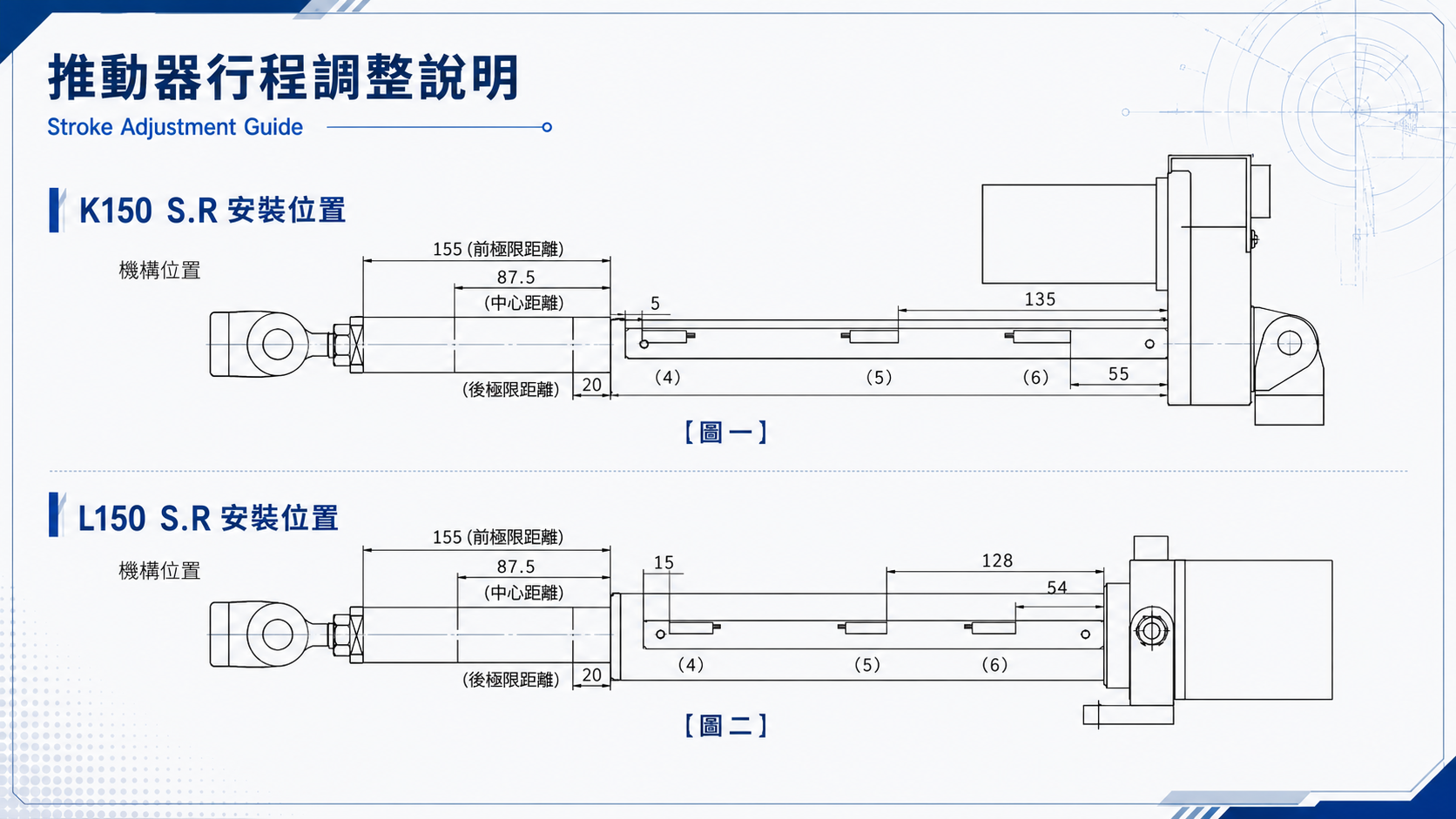

Stroke Adjustment Guide
K 型與 L 型驅動器行程調整說明
使用磁簧開關調整距離， 適用於 K 型與 L 型驅動器之行程設定。
K 型與 L 型驅動器調整行程時， 可透過磁簧開關位置變更來完成。 以下為標準調整步驟與操作注意事項：
調整步驟
- 將驅動器圓管側邊鋁條上的 兩個內六角螺絲拆下。
- 鋁條內安置有三個磁簧開關： (4) 前極限、(5) 中心極限、(6) 後極限 。
- 三個磁簧開關係以 雙面膠固定 於鋁條內部。
- 若需修改行程， 請將 三個磁簧開關的位置重新調整， 以符合實際需求。
4
前極限
Forward Limit
5
中心極限
Center Limit
6
後極限
Rear Limit

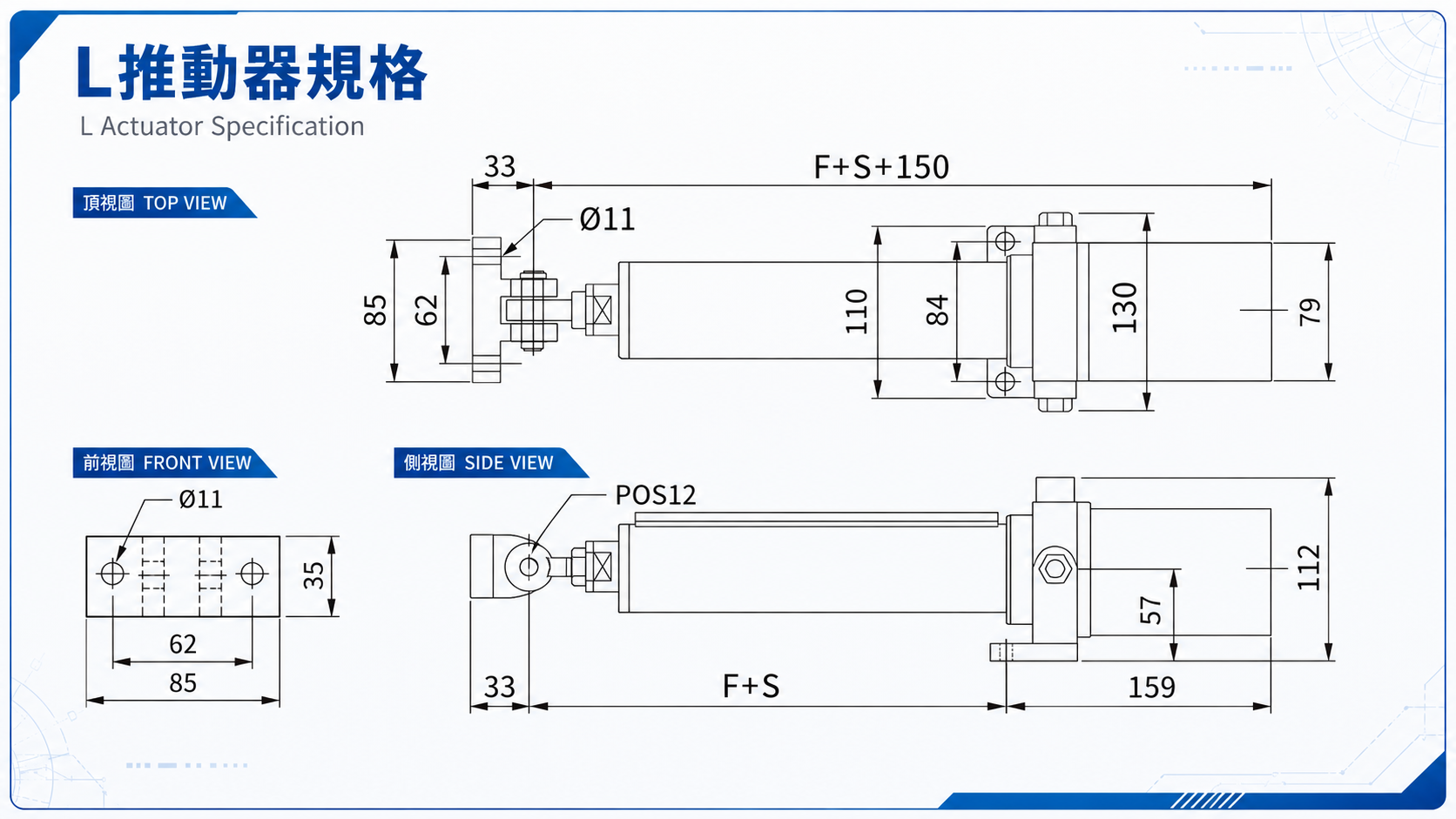

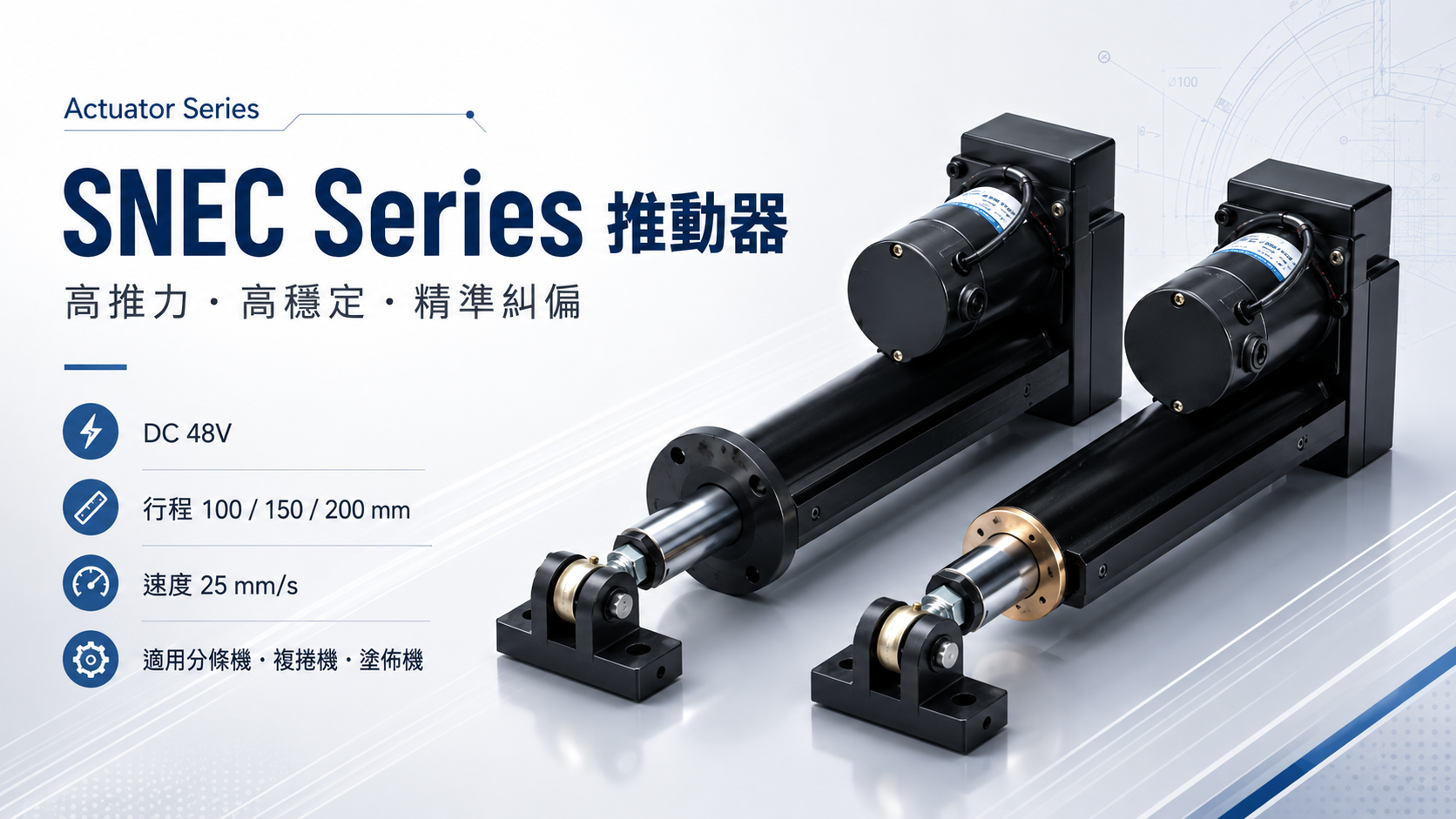

L Actuator Specification
L 型推動器規格
SNEC-L 系列推動器採用 DC 48V 電源， 提供多種有效行程與尺寸選擇， 適用於分條機、複捲機、印刷機及塗佈設備之對邊修正系統。
型號與尺寸
尺寸單位：mm
| 型號 Type | 行程 S = Stroke | 尺寸 F = Size |
|---|---|---|
| SNEC-L100 | 85 mm | 313 mm |
| SNEC-L150 | 135 mm | 363 mm |
| SNEC-L200 | 185 mm | 413 mm |
產品規格
型號
SNEC-L100、SNEC-L150、SNEC-L200
輸入電源
DC 48V
螺距
5 mm
有效行程
100 mm、150 mm、200 mm
油壓調速
選配／訂製品
推力
120 kg
速度
25 mm/s
馬達功率
40 W
DC 48V
輸入電源
120 kg
最大推力
25 mm/s
移動速度
40 W
馬達功率

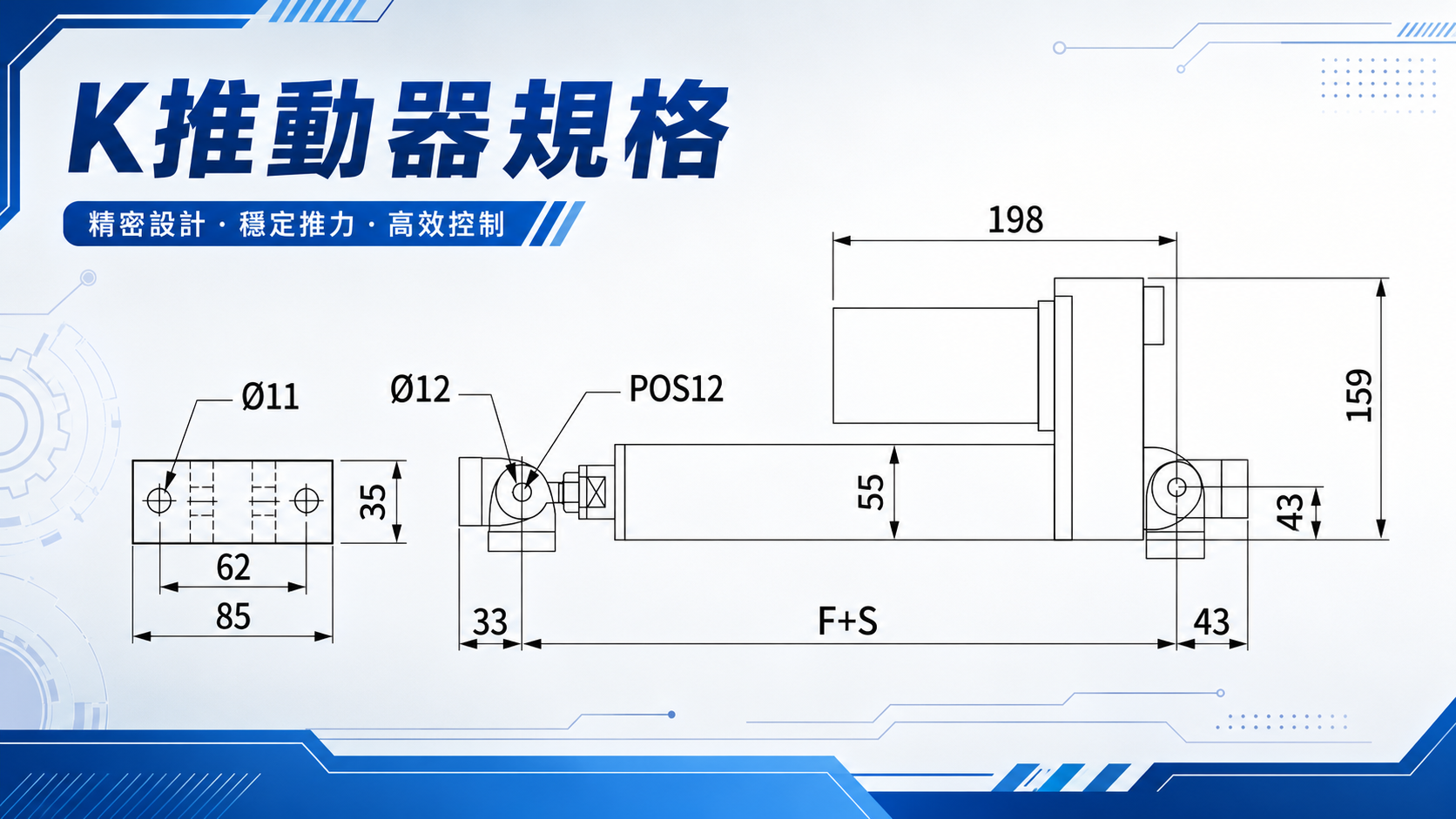

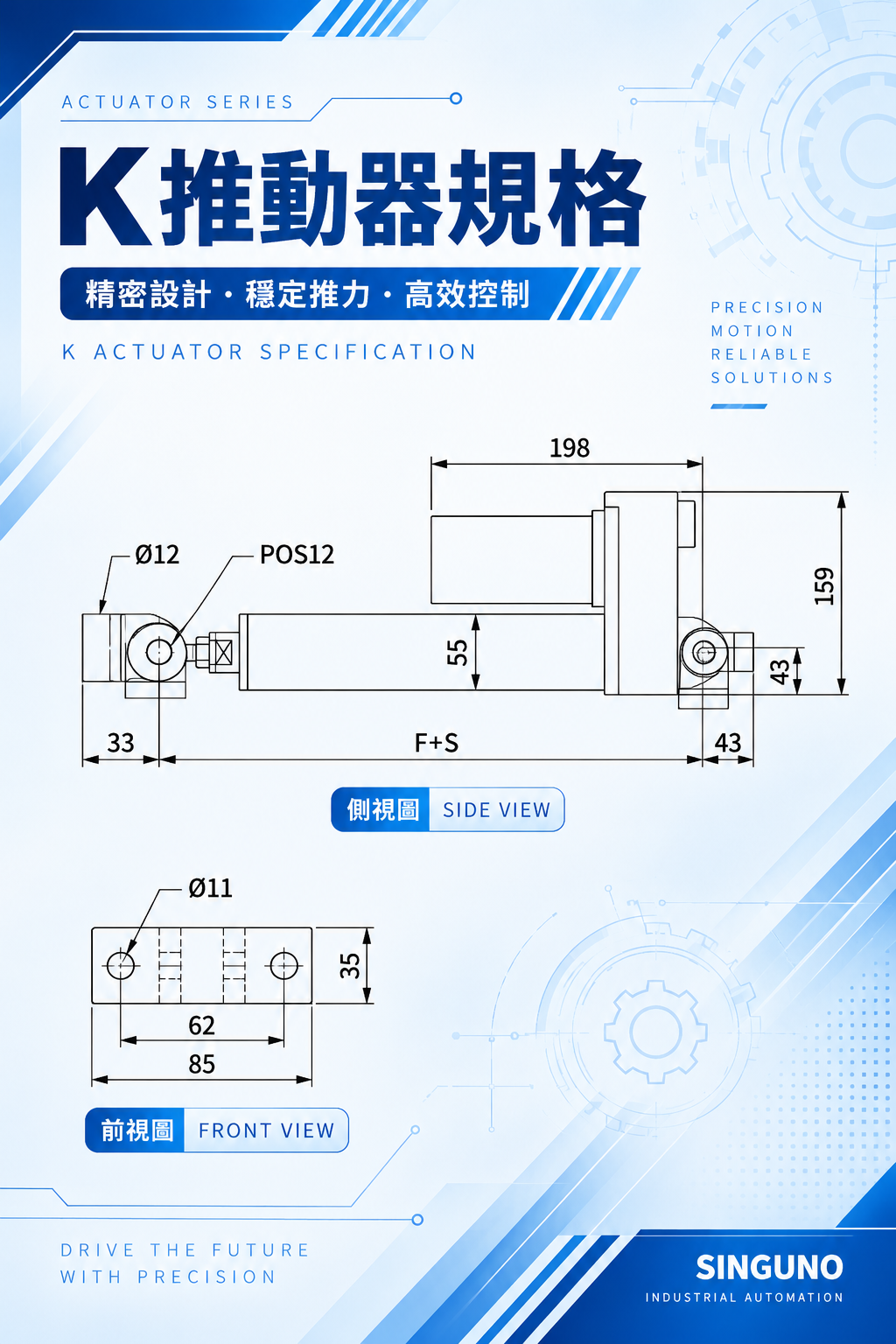

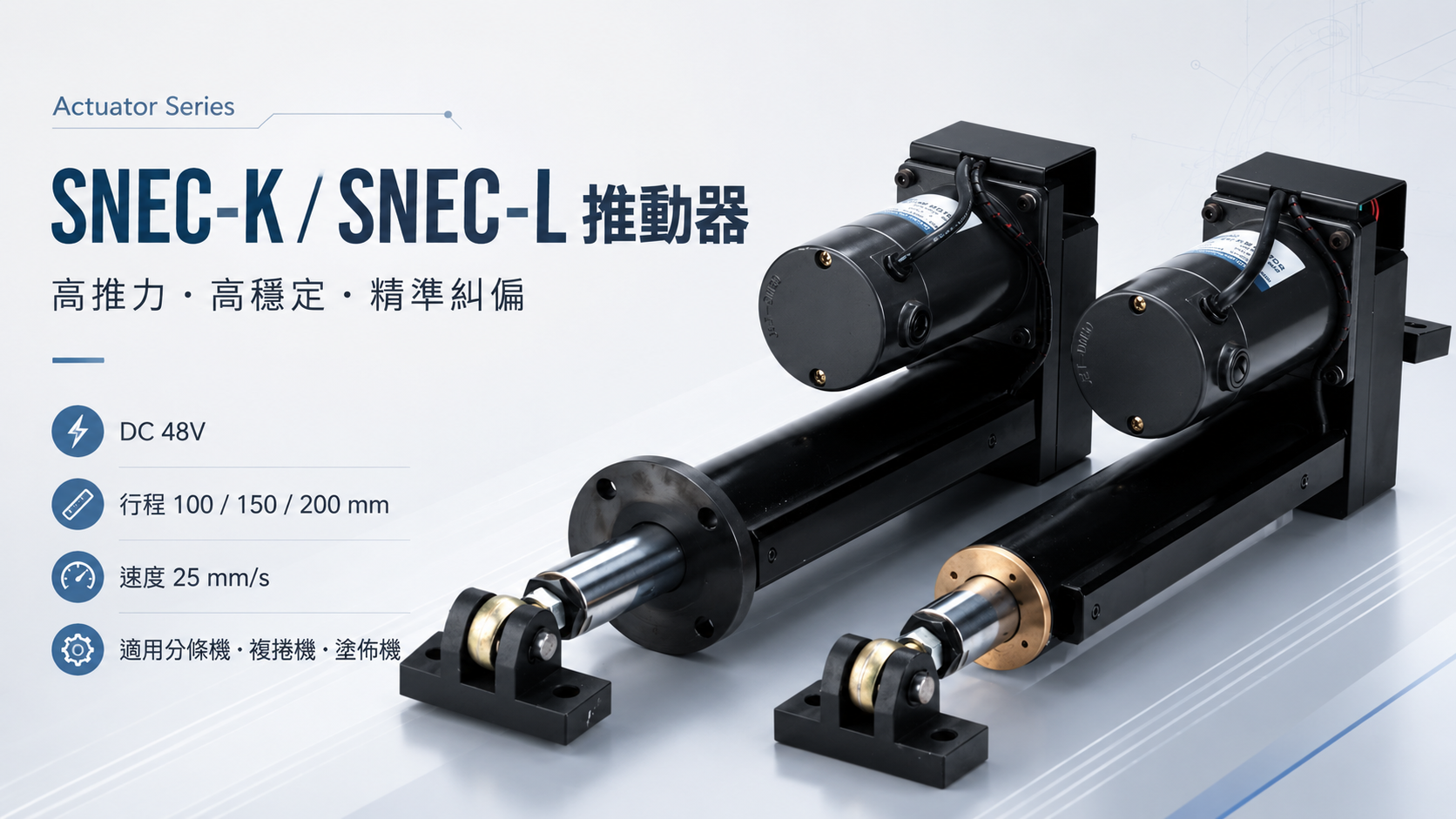

K Actuator Specification
K 型推動器產品規格
SNEC-K 系列推動器提供標準型與 KFA 訂製型選擇， 適用於不同安裝條件與設備空間，可依行程、安裝形式及油壓調速需求進行客製。
型號與尺寸
| 型號 Type | 行程 S = Stroke | 尺寸 F = Size |
|---|---|---|
| SNEC-K100 | 85 mm | 313 mm |
| SNEC-K150 | 135 mm | 363 mm |
| SNEC-K200 | 185 mm | 413 mm |
詳細產品規格
標準型號
SNEC-K100（訂製品）、
SNEC-K150、
SNEC-K200（訂製品）
KFA 型號
SNEC-KFA100（訂製品）、
SNEC-KFA150、
SNEC-KFA200（訂製品）
輸入電源
DC 48V
螺距
5 mm
有效行程
100 mm、150 mm、200 mm（訂製品）
油壓調速
Selection／選配訂製
推力
150 kg
速度
25 mm/s
馬達功率
60 W
DC 48V
輸入電源
150 kg
最大推力
25 mm/s
移動速度
60 W
馬達功率
規格說明：
S 代表推動器行程，F 代表推動器尺寸。
K100、K200、KFA100 與 KFA200 為訂製規格，
實際尺寸、安裝方向及油壓調速配置，請以正式技術圖面與訂單規格為準。
