01
空壓快速驅動
利用壓縮空氣推動制動結構， 反應快速，可配合設備啟停與制動需求。
PRODUCT DESCRIPTION
產品描述

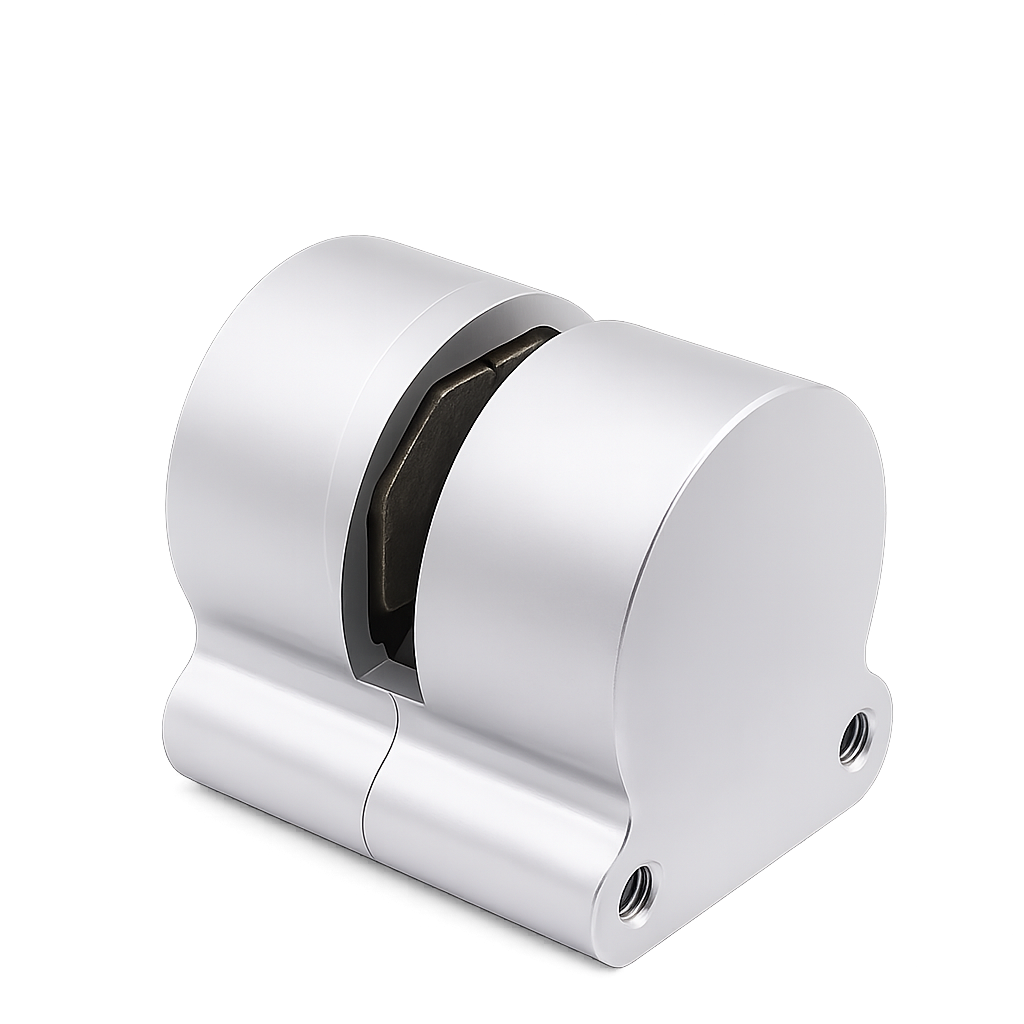

DBF-L10 氣動碟式煞車器（Air Disc Brake） 採用空壓驅動設計，可提供快速、穩定且可靠的制動控制， 適用於各類工業設備與卷料張力控制系統。
本產品具備優異散熱能力與高耐磨摩擦結構， 可應用於高頻率制動、長時間運轉與高負載工況， 適合分條機、塗佈機、收放捲設備、印刷機、 電線電纜設備與各類工業自動化設備使用。
DBF-L10 氣動碟式煞車器亦可搭配 張力控制系統、調壓閥與電磁閥 使用， 協助設備達到更穩定的張力控制與制動效果。
PRODUCT FEATURES
產品特性
01
空壓快速制動
採用氣動驅動方式，反應速度快， 適合高頻率啟停與工業設備制動應用。
02
高耐磨摩擦結構
摩擦面積大，具備良好耐磨性與穩定制動效果， 可延長使用壽命與維護週期。
03
散熱性能佳
碟式結構具備良好散熱能力， 適合長時間運轉與高負載工況使用。
04
安裝彈性高
可依設備需求搭配不同煞車盤與安裝方式， 適用於多種工業設備與張力控制系統。
APPLICATIONS
適用設備與產業
✓
分條機與收放捲設備
✓
塗佈機與貼合機
✓
印刷機與包裝設備
✓
造紙與瓦楞紙加工設備
✓
塑膠與橡膠機械
✓
紡織機械
✓
電線電纜設備
✓
輪胎製造設備
✓
卷料張力控制系統
✓
工業自動化設備
PRODUCT FEATURES
穩定制動，為工業設備而生
DBF-L10 以空壓驅動搭配碟式制動結構， 適合需要快速反應、穩定阻力與卷料張力控制的設備應用。
02
適合張力控制
適合應用於放料軸及卷料張力控制， 透過煞車阻力協助材料維持穩定輸送。
03
碟式制動結構
採用碟式摩擦制動方式， 結構簡潔，便於安裝、檢查及日常維護。
04
控制整合彈性
可搭配調壓閥、電磁閥及張力控制系統， 應用於卷料張力與工業設備制動控制。
APPLICATIONS
廣泛應用於
廣泛應用於
卷料張力與工業設備制動
從收放捲、分條、塗佈、貼合及印刷設備， 到電線電纜、塑膠橡膠機械與工業旋轉軸， DBF-L10 可依設備需求搭配不同氣壓及張力控制元件， 建立穩定的制動與張力控制方案。
01
收放捲設備
02
分條機放料系統
03
塗佈與貼合設備
04
印刷與包裝設備
05
電線電纜・塑膠・橡膠機械
06
工業旋轉軸輔助制動
SPECIFICATIONS
DBF-L10 產品規格
基本產品資訊與控制方式如下， 實際煞車力及適用條件仍須依設備工況進行選型。
MODEL
DBF-L10
Pneumatic
Disc Brake
型號
DBF-L10
產品名稱
氣動碟式煞車器 / 空壓制動器
驅動方式
空壓驅動
控制方式
可搭配調壓閥、電磁閥或張力控制系統使用
適用用途
收放捲、卷料張力控制、工業旋轉設備制動
WORKING PRINCIPLE
工作原理
DBF-L10 氣動碟式煞車器透過空壓源推動夾持機構， 使摩擦片與煞車盤接觸，利用摩擦產生制動扭矩或運轉阻力。
系統可依設備需求搭配調壓閥、電磁閥或張力控制器， 透過氣壓調整制動力， 應用於放料張力控制及工業設備制動。
01
壓縮空氣輸入
控制氣源進入氣動煞車器。
02
推動制動機構
氣壓產生作用力，使摩擦片動作。
03
產生制動扭矩
摩擦片作用於煞車盤，產生所需阻力與制動效果。
SELECTION GUIDE
選用 DBF-L10 前
選用 DBF-L10 前
建議確認這些條件
01
軸徑尺寸
02
最大卷徑
03
運轉速度
04
材料重量
05
張力需求
06
安裝空間
若用於收放料張力控制， 建議依材料重量、卷徑大小、運轉速度、 張力需求與設備安裝空間進行選型。 實際選用時亦應確認所需制動扭矩、 工作氣壓、煞車盤尺寸及使用頻率。

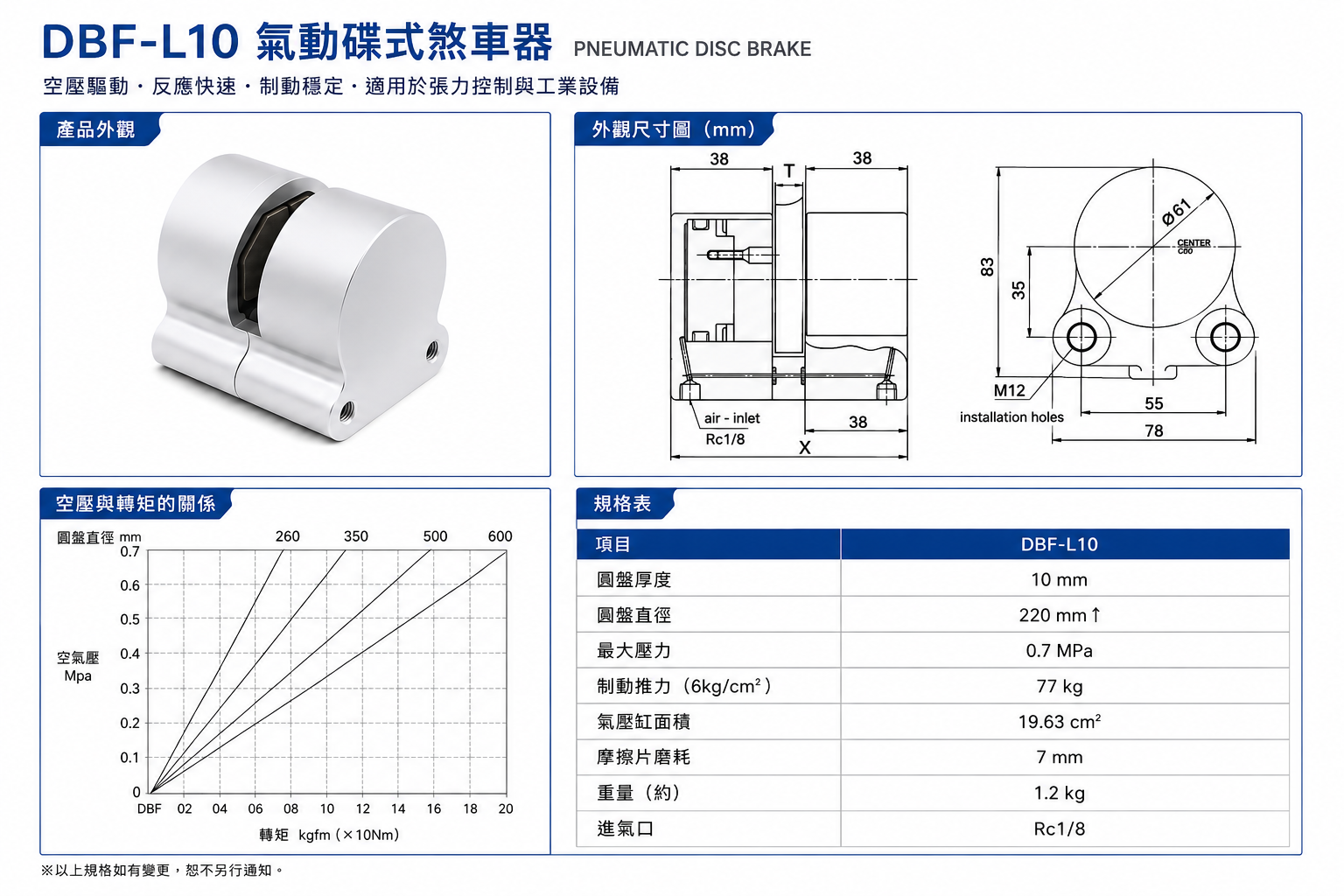

DIMENSIONS & SPECIFICATIONS
DBF-L10 規格與外觀尺寸
DBF-L10 氣動碟式煞車器之外觀尺寸與規格資訊， 可作為設備設計、安裝空間確認與選型時的參考。
MODEL
DBF-L10
實際安裝與選型請依設備結構、煞車盤尺寸、 使用條件及所需制動力進行確認。

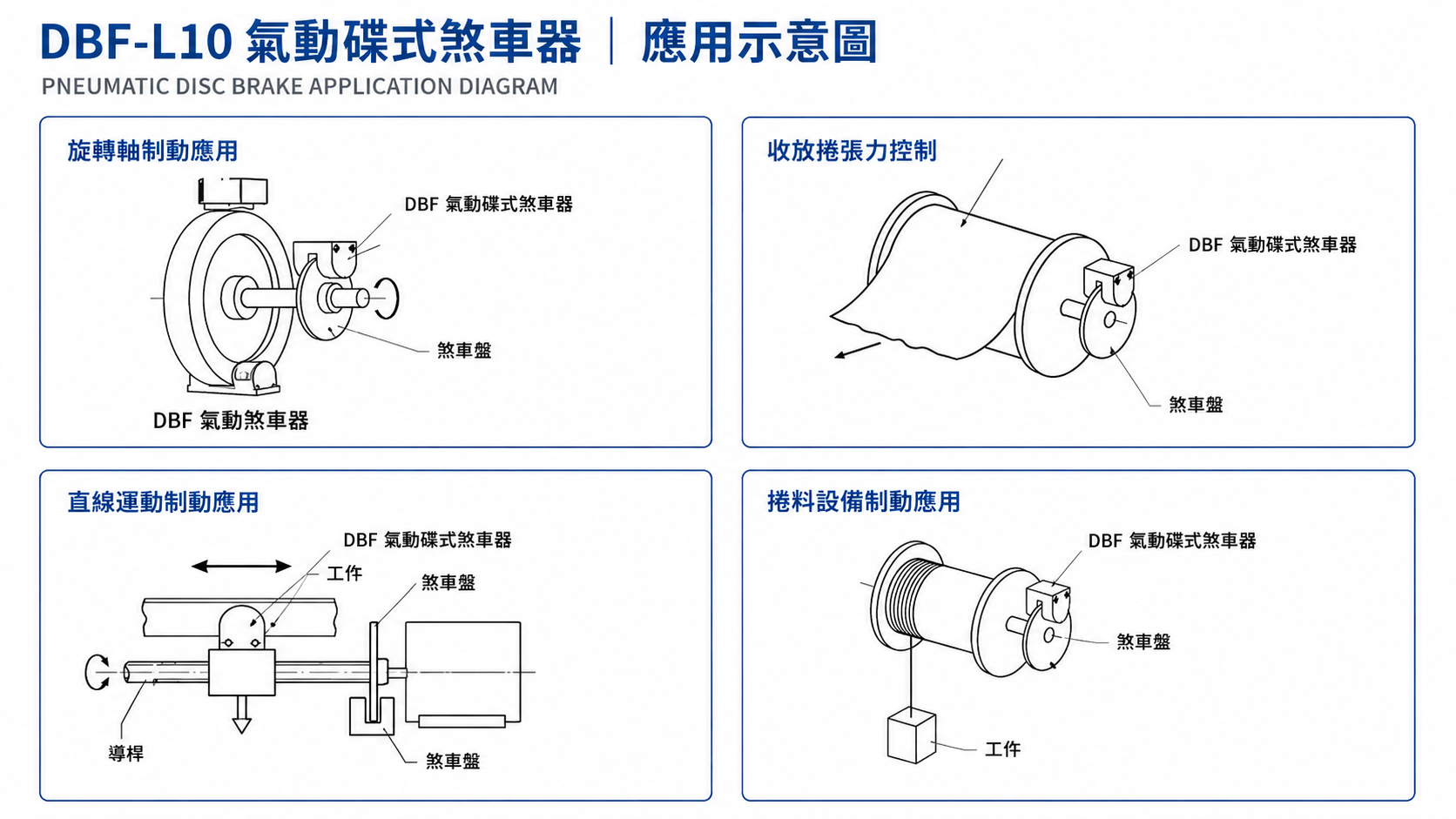

APPLICATION EXAMPLE
DBF-L10 應用與安裝示意
DBF-L10 氣動碟式煞車器可依設備結構與控制需求， 應用於收放捲、卷料張力控制及工業旋轉設備制動。
APPLICATION
DBF-L10
01
卷料張力控制
協助維持穩定放料阻力
02
氣壓控制
可搭配調壓閥與控制元件
03
設備整合
依機台結構規劃安裝位置
i
示意圖僅供安裝與應用概念參考， 實際配置應依設備結構、運轉速度、所需張力、 制動扭矩與安裝空間進行評估。
TECHNICAL SUPPORT
不確定 DBF-L10
是否適合您的設備？
提供基本設備條件，我們可協助評估煞車器選型、 張力控制需求與相關控制配置。
01
軸徑
02
轉速
03
最大卷徑
04
材料重量
05
張力需求
06
工作氣壓
07
安裝空間
✓
選型協助
✓
控制配置
✓
技術諮詢
實際選型仍須依設備工況、所需制動扭矩、 煞車盤尺寸、使用頻率與安裝條件綜合評估。
