電磁式 POC 磁粉離合器

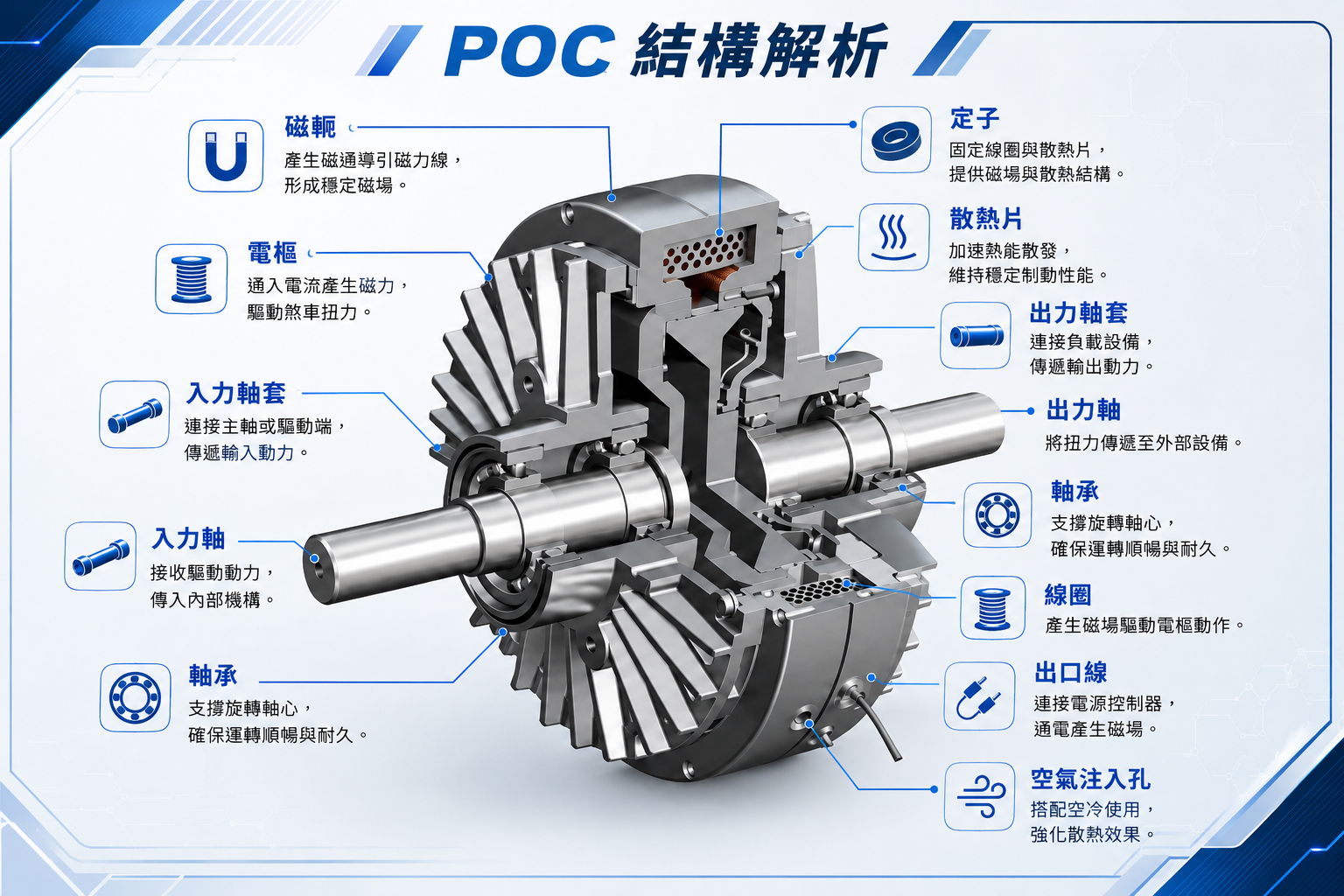

POC 磁粉離合器利用 Magnetic Particle（磁性鐵粉） 傳遞扭力，透過輸入電流改變磁場強度， 進而調整傳遞扭力大小， 適合應用於各式張力控制與連續式生產設備。
POC 磁粉離合器具有流體離合般的柔順特性， 同時具備摩擦式離合器連結效率高的優點， 適合紙類、絲類、電線、薄片、膠帶等長尺材料 的捲取與送料控制，也可應用於緩衝啟動、 動力傳遞及防止設備負載過高的扭力限制。
產品特點
可依輸入電流調整傳遞扭力， 適合不同張力與負載需求。
適合長時間滑差運轉， 可應用於連續式材料加工。
可提供穩定扭力輸出， 有利於維持材料張力一致。
工作過程平順， 適合需要穩定運轉的生產設備。
適合連續運轉及需要較高滑動功率的應用。
扭力傳遞平順， 可降低設備啟停時的衝擊。
適合工業設備長時間使用， 提升設備運行穩定性。
配合工業設備使用需求， 提供穩定可靠的傳動性能。
適用設備與產業
適合各類需要張力控制、捲取控制、 扭力調整與動力傳遞的工業設備。
POC 磁粉離合器 外型尺寸與技術規格
POC 系列磁粉離合器可依輸入電流調整傳遞扭力， 適用於動力傳遞、張力控制及各類需要可調扭力的設備。 請依額定扭力、轉速與安裝尺寸選擇適合型號。
POC 系列規格表
| 型 號 MODEL | PC-0.6 | PC-1.2 | PC-2.5 | PC-5 | PC-10 | PC-20 | PC-40 | |
|---|---|---|---|---|---|---|---|---|
| 額定扭力 Rated torque (Nm) | 6 | 12 | 25 | 50 | 100 | 200 | 400 | |
|
容量
Capacity DC24V (75°C) |
電流 (A)Current | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
| 電力 (W)Power | 19.4 | 22.5 | 30 | 51.5 | 57.6 | 64.8 | 84 | |
|
慣性矩 J
Moment of inertia (kgm²) |
入力側Input side | 1.34×10-130 | 1.34×10-3 | 3.8×10-3 | 9.5×10-3 | 3.5×10-2 | 9.15×10-2 | 2.4×10-1 |
| 出力側Output side | 4.90×9-4 | 4.90×10-4 | 1.49×10-3 | 4.8×10-3 | 2.5×10-2 | 6.89×10-2 | 2.2×10-1 | |
|
強制空冷容許滑動功率
Allowable slippage rate with forced-air cooling |
風壓 (Pa)Air pressure | 3×94 | 3×104 | 5×104 | 1×105 | 6×104 | 5×104 | 2×105 |
| 風量 (m³/min)Air volume | 0.1 | 0.2 | 0.4 | 0.6 | 1.1 | 1.6 | 2.0 | |
| 功率 (W)Power | 120 | 250 | 380 | 700 | 1100 | 1900 | 2800 | |
| 重量Weight(kg) | 6.5 | 6.5 | 10.5 | 17 | 40.5 | 64 | 126 | |
| 最高轉速Maximum speed (r/min) | 1800 | |||||||
| 磁粉重量Weight of powder(g) | 9 | 20 | 33 | 60 | 140 | 225 | 370 | |
|

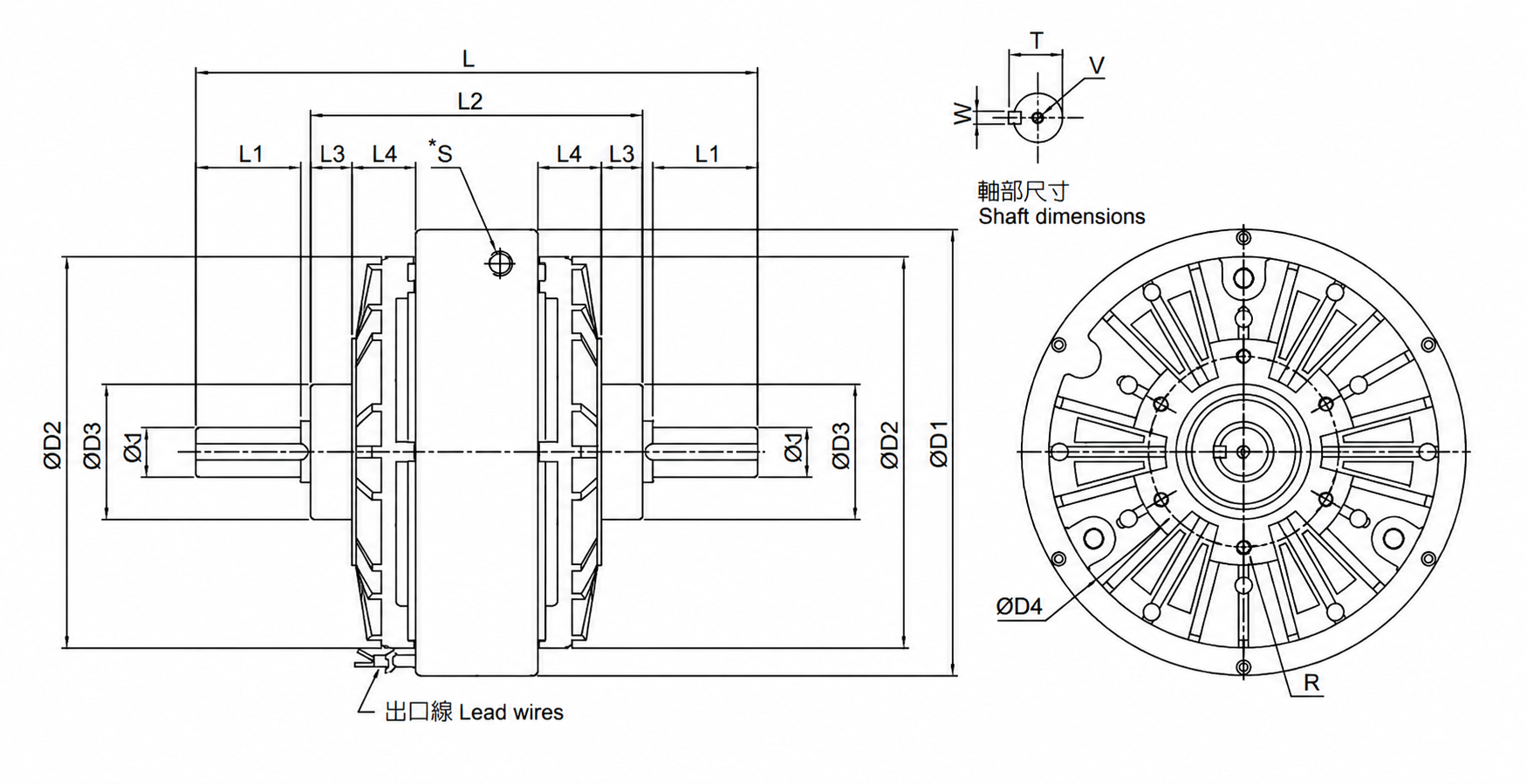

外 型 尺 寸 Exterior dimensions |
D1 | 134 | 152 | 182 | 219 | 276 | 325 | 395 |
| D2 | 118 | 126 | 159.5 | 195 | 260.5 | 301 | 360 | |
| D3 (g7) | 42 | 42 | 55 | 74 | 100 | 110 | 130 | |
| D4 | 64 | 64 | 78 | 100 | 140 | 150 | 200 | |
| L | 166 | 191.7 | 230 | 293.9 | 359 | 407.2 | 500.4 | |
| L1 | 26 | 29.5 | 43 | 55 | 65 | 69 | 92 | |
| L2 | 100 | 124 | 136 | 172 | 216 | 250 | 291 | |
| L3 | 14 | 15 | 17 | 30 | 28 | 30 | 35 | |
| L4 | 16 | 25.5 | 26 | 28 | 46 | 56 | 66.5 | |
| d (h7) | 12 | 15 | 20 | 25 | 30 | 35 | 45 | |
| T | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 | |
| W | 4 | 5 | 7 | 10 | 12 | |||
| V | M4×6 | M4×8 | M5×10 | M6×12 | M6×12 | M10×20 | M10×20 | |
| R | 6-M5×6 | 6-M6×10 | 6-M10×15 | 8-M12×20 | ||||
依設備所需張力、捲徑與材料條件確認額定扭力。
D1～R 請搭配上方外型尺寸圖確認安裝空間。
若無法確認型號，可提供設備條件協助選型。
提供材料、速度、張力與設備使用條件， 協助您確認適合的 POC 磁粉離合器規格。
