電磁式 磁粉煞車器
磁粉煞車器利用 Magnetic Particle（磁性鐵粉） 傳遞扭力，透過輸入電流改變磁場強度， 進而調整制動扭力大小， 適合應用於各式張力控制與連續式生產設備。
磁粉煞車具有流體離合般的柔順特性， 同時具備摩擦式離合器連結效率高的優點， 適合紙類、絲類、電線、薄片、膠帶等長尺材料 的捲取與放料控制，也可應用於緩衝啟動、 動力吸收及防止設備負載過高的扭力限制。
產品特點
可依輸入電流調整制動扭力， 適合不同張力與負載需求。
適合長時間滑差運轉， 可應用於連續式材料加工。
可提供穩定制動效果， 有利於維持材料張力一致。
工作過程平順， 適合需要穩定運轉的生產設備。
適合連續運轉及需要較高滑動功率的應用。
扭力傳遞平順， 可降低設備啟停時的衝擊。
適合工業設備長時間使用， 提升設備運行穩定性。
配合工業設備使用需求， 提供穩定可靠的制動性能。
適用設備與產業
適合各類需要張力控制、放料控制、 扭力調整與負載模擬的工業設備。

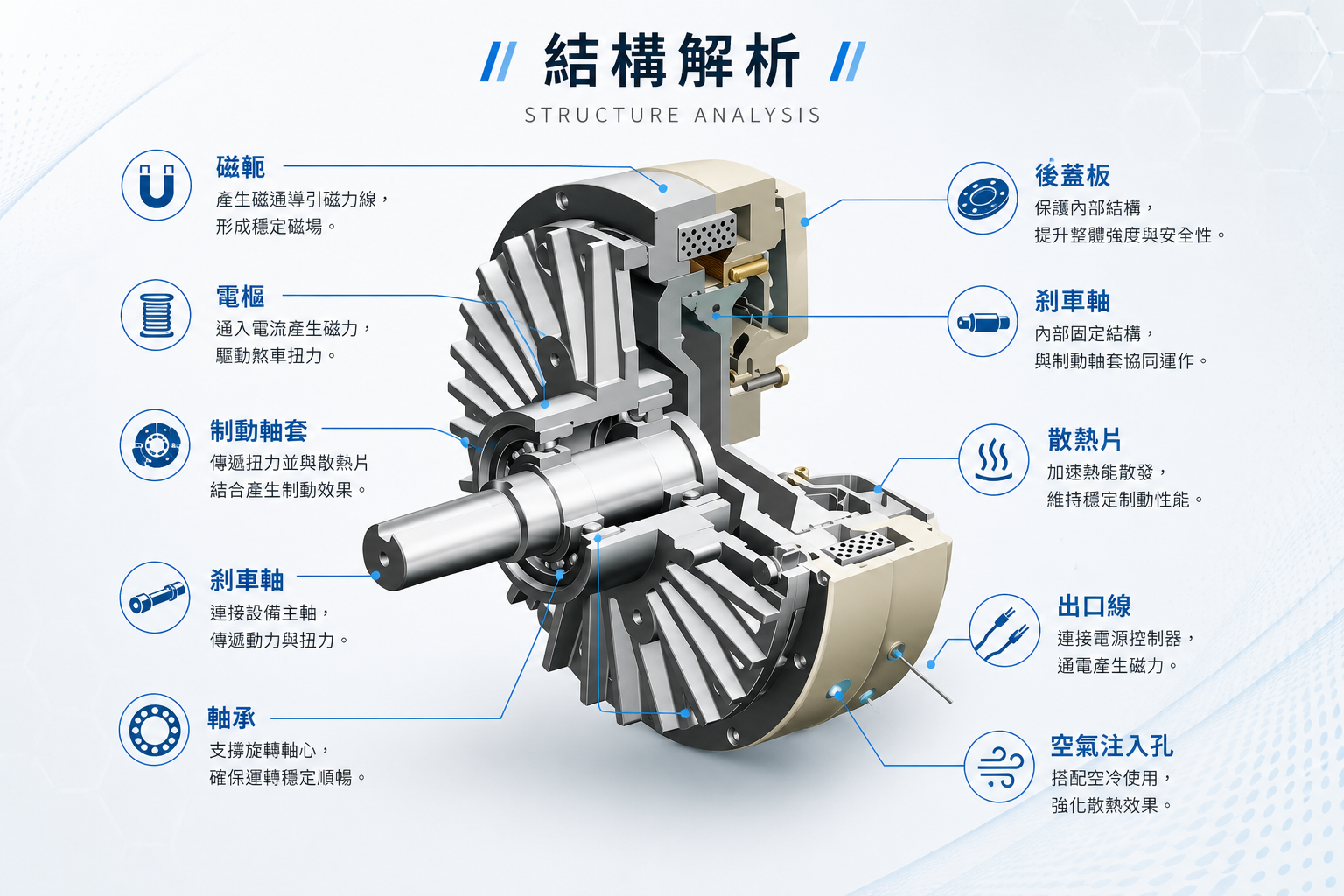

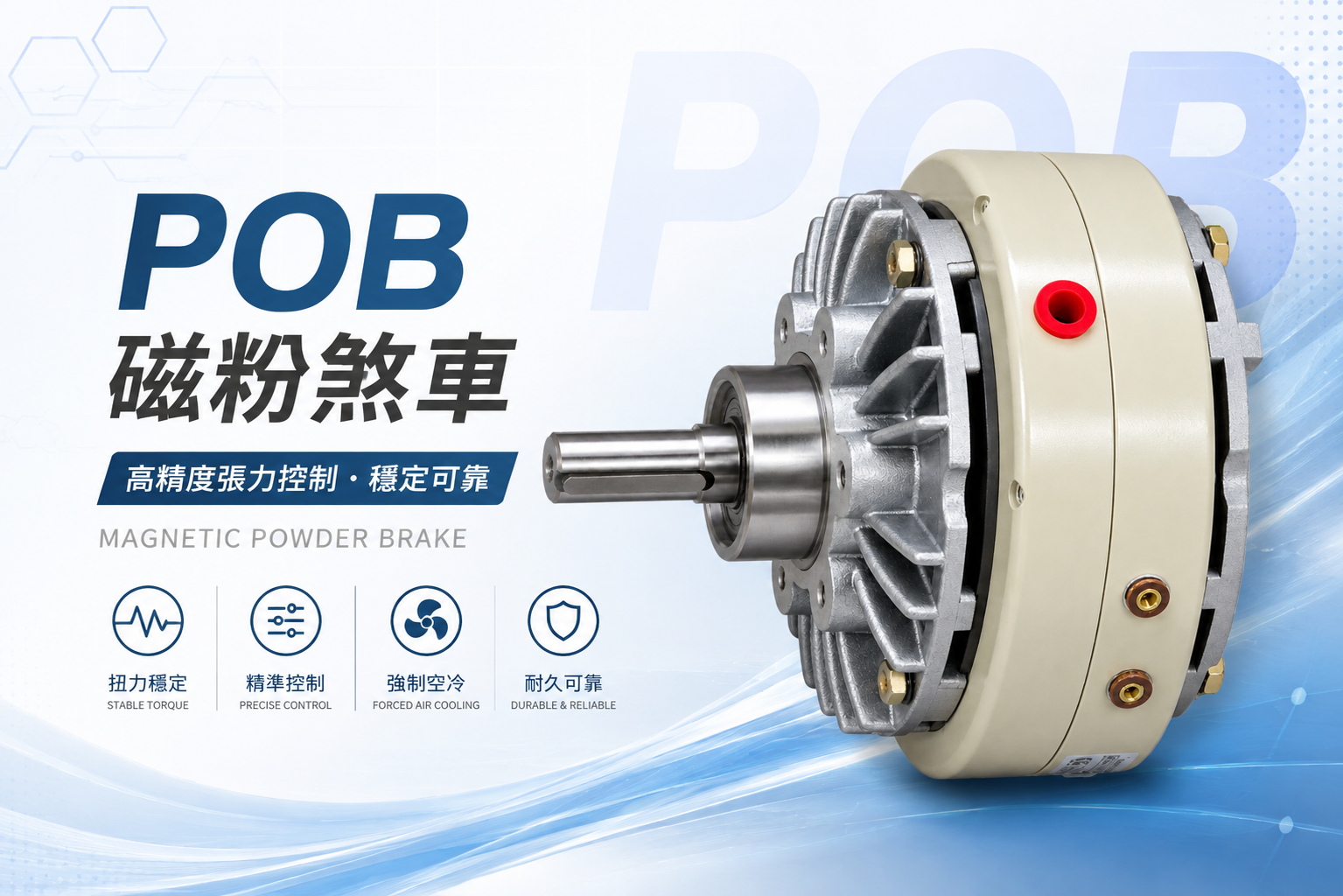

POB 磁粉煞車 外型尺寸與技術規格
POB 系列磁粉煞車可依輸入電流調整制動扭力， 適用於放料、張力控制及各類需要可調阻力的設備。 請依額定扭力、轉速與安裝尺寸選擇適合型號。
POB 系列規格表
| 型 號 MODEL | PB-0.6 | PB-1.2 | PB-2.5 | PB-5 | PB-10 | PB-20 | PB-40 | |
|---|---|---|---|---|---|---|---|---|
| 額定扭力 Rated torque (Nm) | 6 | 12 | 25 | 50 | 100 | 200 | 400 | |
|
容量
Capacity DC24V (75°C) |
電流 (A) Current | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
| 電力 (W) Power | 15 | 22.5 | 30 | 51.5 | 57.6 | 64.8 | 84 | |
| 慣性矩 Moment of inertia (kgm²) | 0.67×10-3 | 1.34×10-3 | 3.8×10-3 | 9.5×10-3 | 3.5×10-2 | 9.15×10-2 | 2.4×10-1 | |
|
強制空冷容許滑動功率
Allowable slippage rate with forced-air cooling |
風壓 (Pa) Air pressure | 1×104 | 3×104 | 5×104 | 1×105 | 6×104 | 5×104 | 2×105 |
| 風量 (m³/min) Air volume | 0.1 | 0.2 | 0.4 | 0.6 | 1.1 | 1.6 | 2.0 | |
| 功率 (W) Power | 120 | 250 | 380 | 700 | 1100 | 1900 | 2800 | |
| 重量 Weight | 6 | 6 | 9.5 | 15.5 | 36 | 55.5 | 111.5 | |
| 最高轉速 Maximum speed (r/min) | 1800 | |||||||
| 磁粉重量 Weight of powder | 9 | 20 | 33 | 60 | 140 | 225 | 370 | |
|

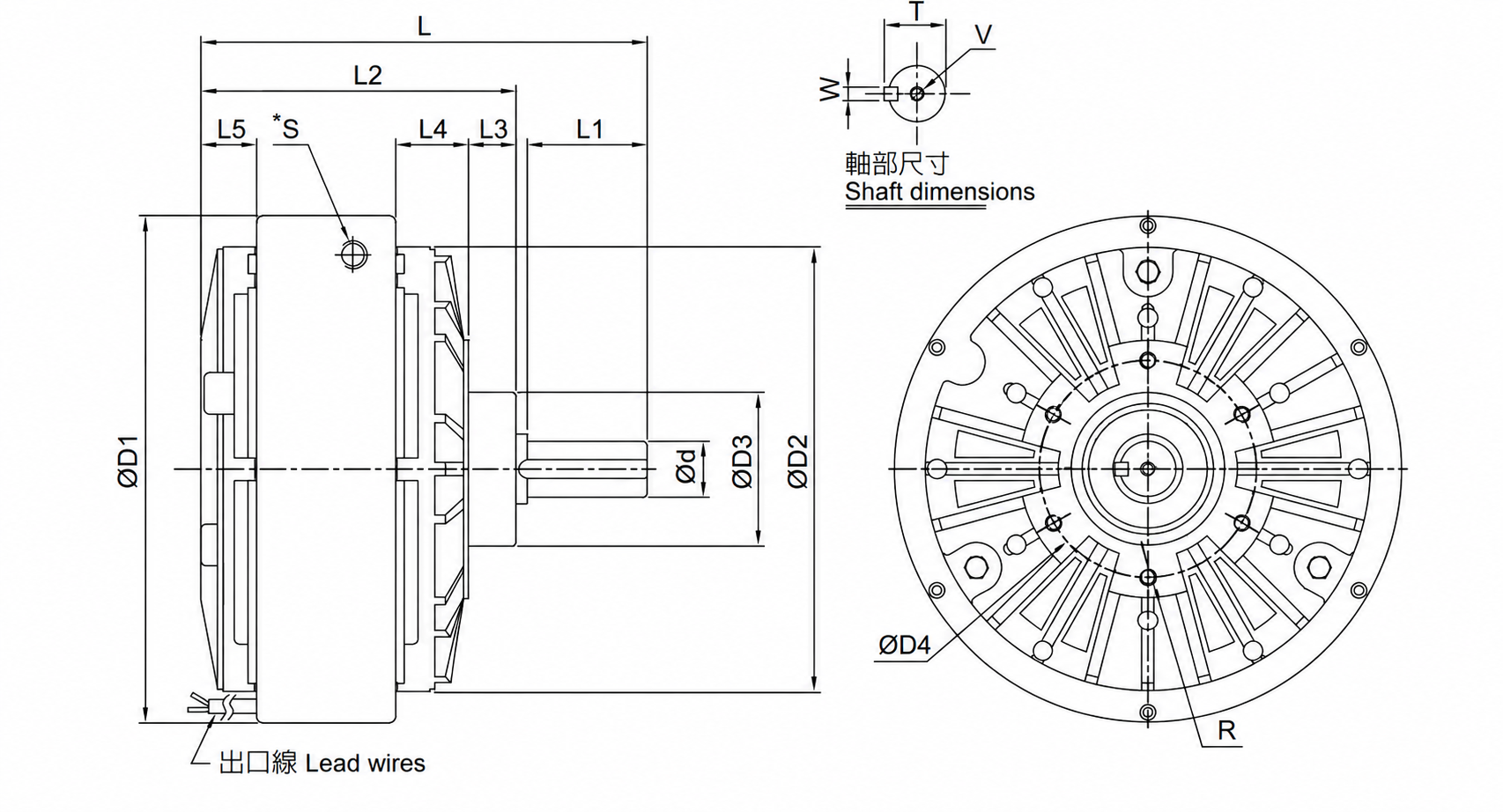

外 型 尺 寸 Exterior dimensions |
D1 | 134 | 152 | 182 | 219 | 276 | 325 | 395 |
| D2 | 118 | 126 | 159.5 | 195 | 260.5 | 301 | 360 | |
| D3 (g7) | 42 | 42 | 55 | 74 | 100 | 110 | 130 | |
| D4 | 64 | 64 | 78 | 100 | 140 | 150 | 200 | |
| L | 114 | 131.8 | 155 | 192.4 | 235 | 274.45 | 336.7 | |
| L1 | 26 | 29.5 | 43 | 55 | 64.8 | 69 | 92 | |
| L2 | 82 | 98.1 | 108 | 131.3 | 163.5 | 195.85 | 232 | |
| L3 | 14 | 15 | 17 | 30 | 28 | 30 | 35 | |
| L4 | 14 | 25.5 | 26 | 28 | 46 | 56 | 66.5 | |
| L5 | 12 | 14.6 | 15 | 17.3 | 21.5 | 31.85 | 42.5 | |
| d (h7) | 12 | 15 | 20 | 25 | 30 | 35 | 45 | |
| T | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 | |
| W | 4 | 5 | 7 | 10 | 12 | |||
| V | M4×6 | M4×8 | M5×10 | M6×12 | M10×20 | |||
| R | 6-M5×6 | 6-M6×10 | 6-M10×15 | 8-M12×20 | ||||
依設備所需張力、捲徑與材料條件確認額定扭力。
D1～R 請搭配上方外型尺寸圖確認安裝空間。
若無法確認型號，可提供設備條件協助選型。
提供材料、速度、張力與設備使用條件， 協助您確認適合的磁粉煞車規格。
